執行標準:GB3836.1-2010 GB3836.2-2010
防爆標志:ExdeIICT6
使用類別:AC-3 AC-4
額定電壓:AC380/220V 50Hz
額定電流:10A
防護等級:IP65
防腐等級:WF2
引入口規格:G 3/4(Ф11-14mm)

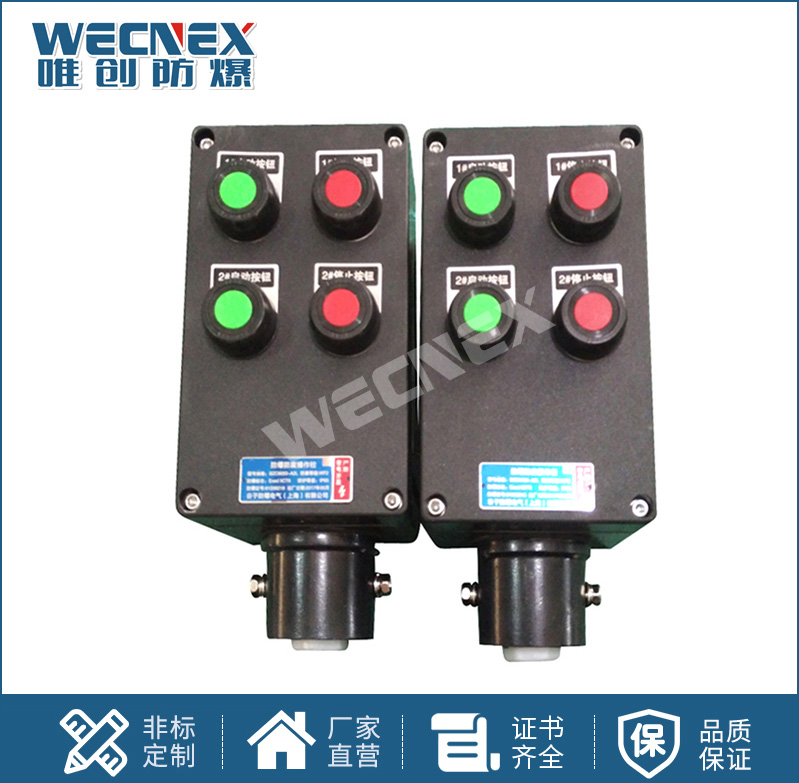

產品特點:
1、增安型外殼,內裝8050系列防爆元件
2、外殼采用聚碳樹脂壓制成型,美觀、耐腐蝕等優良性能
3、采用曲路密封結構設計,具有良好的防水防塵性能
4、外露緊固件均用不銹鋼,便于用戶安裝,維護
適用場景:
化工、煉油、石油開采、天然氣、醫藥、紡織、釀酒、海洋石油平臺、油漆、管廊、冶金、電力、油輪、軍工、消防等危險場所
安裝及維護
1、安裝及維修前需切斷前級電源
2、進出線電纜穿過橡膠密封圈,并用墊圈及壓緊裝置壓緊保證密封及電纜不懂松動接地必。
3、在維修拆卸時注意防爍面不得磕碰,劃傷,井涂204-1防銹油。
4、配電箱在使用過程中要定期檢查,非專業人員嚴禁開蓋安裝維修。
適用范圍
1.適用于爆炸性氣體環境1區、2區危險場所;
2.適用于IIA、IIB、IIC級爆炸性氣體環境;
3.適用于可燃性粉塵環境20區、21區、22區;
4.適用于溫度組別為T1—T6的環境;
5.適用于石油石化、化工、釀酒、**、油漆、紡織、印染、軍工設施等爆炸性 危險環境;
產品特點
1.本產品外殼采用高強玻璃纖維增強不飽和聚酯樹脂壓制成型,表面磨砂,外形美觀;
2.本產品內可裝各種防爆儀表、防爆按鈕、防爆信號燈、防爆轉換開關各種防爆元件,并用多種選擇供客戶選擇;
3.本產品采用迷宮式密封結構設計,新型優化的設計方案,保證了可靠地密封強度,結構合理、通用性強、使用壽命高、外形美觀;
4.所有外緊固件均采用抗強腐蝕的304不銹鋼材質和防掉式設計,便于用戶安裝,維護;
5.布線方式,鋼管或電纜、防爆軟管均可;
6.可根據用戶要求特殊定制;(若訂貨請說明按鈕數量,信號燈數量及電壓和開關接點);
技術參數
防爆標志:ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6;
額定電壓:AC220/380V, 非標準電壓:12V/24V/36V/127V/660V;
總開關電流:10A—800A;分開關電流:1A—630A;
防護等級:IP54/IP55/IP65;
螺紋規格:DN15-DN100/G1/2-G4寸
引入線規格:直徑6mm-80mm;引出線規格:直徑6mm-80mm;
引入引出方向:上進上出,下進下出(可按客戶要求不受限制)
使用與維修
1 將配電箱安裝固定好,將進出線腔蓋打開,把電纜通過引入裝置接至接線端子上,接好內外接地線,檢查無誤后合上蓋,用緊固件緊固,并把壓緊螺母旋緊使電纜密封,完畢后即可使用。
2 配電箱不得隨意拆卸,維修進先斷開電源后,才能開蓋維修,維修時不得損壞隔爆面,維修后隔爆接合面涂204-1防銹油,并將蓋合好,用螺栓緊固后才能使用。
3 配箱安裝傾斜度不超過5°
